橋梁伸縮縫修補(bǔ)料
橋梁伸縮縫修補(bǔ)料，也叫高聚物快速結(jié)構(gòu)修補(bǔ)料，是以水泥為基礎(chǔ)結(jié)合劑，高強(qiáng)度材料（石英砂）作為主骨料，輔以高分子膠粉、高效減水劑、早強(qiáng)劑、膨脹劑、防離析等物質(zhì)配制而成的超早強(qiáng)型混凝土結(jié)構(gòu)修補(bǔ)材料。本產(chǎn)品具有自流性好，快硬、早強(qiáng)、高強(qiáng)、無(wú)收縮、微膨脹；無(wú)毒、無(wú)害、不老化、對(duì)水質(zhì)及周?chē)h(huán)境無(wú)污染，自密性好、阻銹等特點(diǎn)。
一、技術(shù)要求 |
JG/T 336-2011《混凝土結(jié)構(gòu)修復(fù)用聚合物水泥砂漿》
型號(hào) | 技術(shù)要求 | |||
JZ-1（橋梁伸縮縫） | JZ-1（含細(xì)骨料） | 薄層料 | ||
抗壓強(qiáng)度（Mpa） | 2h | ≥20 | ≥20 | ≥20 |
24h | ≥30 | ≥30 | ≥30 | |
28d | ≥50 | ≥50 | ≥50 | |
加水混合后可使用時(shí)間，min | 約30min可調(diào)整 | |||
終凝時(shí)間,min | 約60min可高速 | |||
備注：1、JZ-1加水混合后即可使用，澆注1立方需干料2200kg。 2、JZ-2與石子按1:1混合，加水?dāng)嚢杈鶆蚣纯墒褂谩?/span> 3、JZ-3與砂、碎石以1:1:2，混合加水?dāng)嚢杈鶆蚣纯墒褂谩?/span> | ||||
型號(hào) | 技術(shù)要求 | |||
JZ-1（橋梁伸縮縫） | JZ-1（含細(xì)骨料） | 薄層料 | ||
抗壓強(qiáng)度（Mpa） | 2h | ≥20 | ≥20 | ≥20 |
24h | ≥30 | ≥30 | ≥30 | |
28d | ≥50 | ≥50 | ≥50 | |
加水混合后可使用時(shí)間，min | 約30min可調(diào)整 | |||
終凝時(shí)間,min | 約60min可高速 | |||

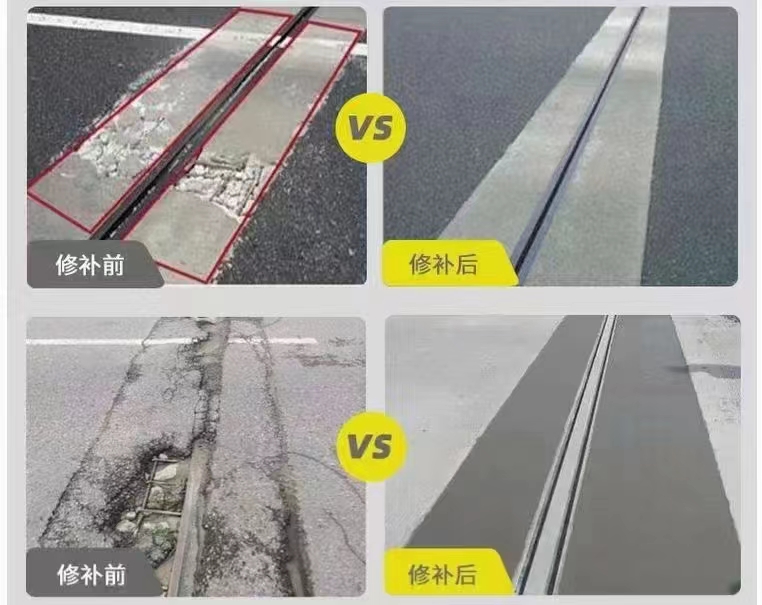

JZ橋梁伸縮縫主要應(yīng)用于：水泥路面坑洞處治、水泥路面裂縫處治、橋面裂縫處治，橋面坑洞處治、橋面伸縮縫的修補(bǔ)。 XB主要應(yīng)用于：高鐵（高速）箱梁、T梁、市政橋梁、橋墩、護(hù)欄等表面開(kāi)裂、蜂窩、空洞、吊塊、露筋的修補(bǔ)。 護(hù)砼1號(hào)主要應(yīng)用于：水泥路面的蜂窩麻面、水泥路面起皮、水泥路面起砂、水泥路面凍融鹽蝕、水泥路面露骨、水泥路面細(xì)小裂紋等表層病害。 | ||||
二、施工工藝 |
1、適用范圍
①澆筑（JZ）型
A.水泥混凝土路面破碎板快速修補(bǔ)。
B.混凝土結(jié)構(gòu)嚴(yán)重破損部位的快速修補(bǔ)。
②修補(bǔ)（XB）型
A.混凝土結(jié)構(gòu)表面破損的構(gòu)件、梁、板等部位的快速修補(bǔ)。
2、施工工藝
（1）工藝流程

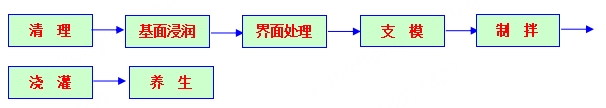

①澆筑（JZ）型修補(bǔ)料

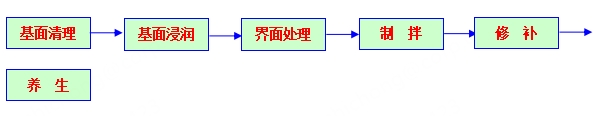

②修補(bǔ)（XB）型修補(bǔ)料
（2）施工工序
①澆筑（JZ）型修補(bǔ)料

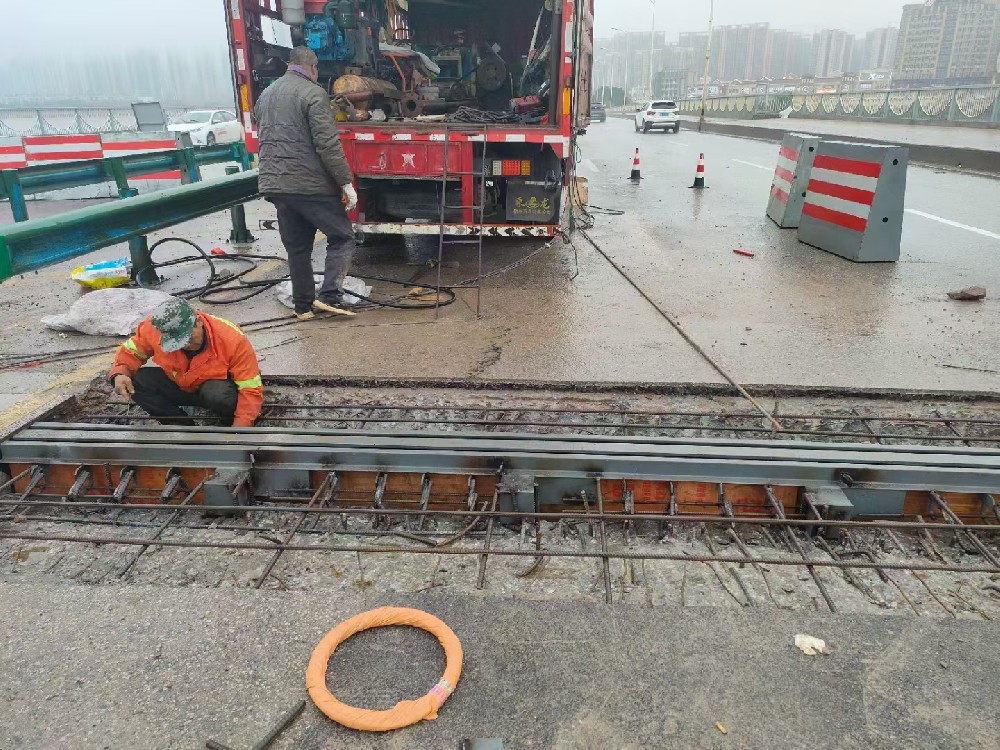

A.清理：對(duì)于水泥混凝土路面破碎板或混凝土結(jié)構(gòu)嚴(yán)重破損部位，用風(fēng)鎬將破碎板體破碎成小碎塊后清除，將周?chē)陌弩w基面松散物清除徹底，并用空壓機(jī)將基面和槽內(nèi)灰塵吹凈。
B.基面浸潤(rùn)：在澆筑前2~3小時(shí)將基面用水充分濕潤(rùn)并除去明水；冬季施工時(shí)，應(yīng)在澆筑前將基面用不超過(guò)65℃的溫水充分濕潤(rùn)并除去明水。
C.界面處理：在基面上均勻涂刷一層聚合物類(lèi)界面劑。
D.支模：對(duì)于待修補(bǔ)的位于道路中央的水泥混凝土路面板，可利用周?chē)暹呑鳛槟０?；?duì)于待修補(bǔ)的位于道路邊部的水泥混凝土路面板，其三條邊可利用周?chē)暹呑鳛槟０?，邊部?yīng)支立木模或鋼模，并采取防漏漿措施。
對(duì)于混凝土結(jié)構(gòu)嚴(yán)重破損部位，應(yīng)支立定型模板并采取防漏漿措施。
E.制拌：根據(jù)現(xiàn)場(chǎng)澆筑數(shù)量與澆筑速度，將修補(bǔ)料人工投入強(qiáng)制式砂漿拌和機(jī)中，干拌10s后，按產(chǎn)品規(guī)定的加水量稱(chēng)量后，分兩次加水拌和：第一次加2/3水，拌和30s；第二次加1/3水，拌和150s。拌和后，修補(bǔ)料應(yīng)靜置2~3min，待氣泡消失后再進(jìn)行澆筑。冬季施工時(shí)，應(yīng)采用不超過(guò)65℃的溫水進(jìn)行拌和，澆筑溫度應(yīng)在10℃以上。
F.澆筑：用澆筑容器緩慢、勻速澆筑密實(shí)，澆筑時(shí)應(yīng)避免空鼓現(xiàn)象。澆筑結(jié)束后，將修補(bǔ)料頂面抹平。每次制拌的修補(bǔ)料，從制拌開(kāi)始至澆筑結(jié)束，時(shí)間不得超過(guò)30min。超時(shí)或流動(dòng)性不滿(mǎn)足澆筑要求的修補(bǔ)料，不得繼續(xù)使用。
G.養(yǎng)生：用塑料條將修補(bǔ)料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤(rùn)。常溫下，3~4h后可結(jié)束養(yǎng)生，或根據(jù)結(jié)構(gòu)強(qiáng)度要求和預(yù)留試件強(qiáng)度試驗(yàn)結(jié)果決定是否結(jié)束養(yǎng)生。冬季應(yīng)采用保溫措施，養(yǎng)生期適當(dāng)延長(zhǎng)。
②修補(bǔ)（XB）型修補(bǔ)料
A.基面清理：對(duì)原結(jié)構(gòu)混凝土基面，用鋼絲刷將松散物清除徹底，并用空壓機(jī)將灰塵吹凈。
B.基面浸潤(rùn)：在澆筑前2~3小時(shí)將基面用水充分濕潤(rùn)并除去明水；冬季施工時(shí)，應(yīng)在灌注前將基面用不超過(guò)65℃的溫水充分濕潤(rùn)并除去明水。
C.界面處理：在基面上均勻涂刷一層聚合物類(lèi)界面劑。
D.制拌：根據(jù)現(xiàn)場(chǎng)修補(bǔ)面積與修補(bǔ)速度，將修補(bǔ)料人工投入強(qiáng)制式砂漿拌和機(jī)中，干拌10s后，按產(chǎn)品規(guī)定的加水量稱(chēng)量后，分兩次加水拌和：第一次加2/3水，拌和30s；第二次加1/3水，拌和150s。冬季施工時(shí)，應(yīng)采用不超過(guò)65℃的溫水進(jìn)行拌和，拌和料溫度應(yīng)在10℃以上。
E.修補(bǔ)：用灰刀或抹刀將修補(bǔ)料分層、均勻地將破損面修補(bǔ)平整、密實(shí)。每次制拌的修補(bǔ)料，從制拌開(kāi)始至修補(bǔ)結(jié)束，時(shí)間不得超過(guò)30min。超時(shí)或和易性不滿(mǎn)足澆筑要求的修補(bǔ)料，不得繼續(xù)使用。
F.養(yǎng)生：用塑料條將修補(bǔ)料頂面覆蓋，然后用草袋完全遮蓋在塑料條上保持濕潤(rùn)。常溫下，3~4h后可結(jié)束養(yǎng)生，或根據(jù)結(jié)構(gòu)強(qiáng)度要求和預(yù)留試件強(qiáng)度試驗(yàn)結(jié)果決定是否結(jié)束養(yǎng)生。冬季應(yīng)采用保溫措施，養(yǎng)生期適當(dāng)延長(zhǎng)。
3、注意事項(xiàng)
（1）修補(bǔ)料拌制用水宜用飲用水。
（2）JZ型應(yīng)遵照產(chǎn)品要求選擇適宜的用水量控制塌落度和塌落擴(kuò)展度。
（3）橋梁結(jié)構(gòu)的修補(bǔ)所用模板，宜采用全新模板，保證拆模后外觀美觀。
（4）施工后的機(jī)具應(yīng)及時(shí)用水清洗干凈，以備下次使用。
（5）材料運(yùn)輸過(guò)程中，應(yīng)采取防雨措施。
（6）材料應(yīng)置于陰涼、干燥處貯存，保質(zhì)期6個(gè)月，超出保質(zhì)期復(fù)檢合格后方可使用。
（7）現(xiàn)場(chǎng)使用時(shí)，嚴(yán)禁在材料中摻入任何外加劑、外摻料。
三、包裝貯存
采用復(fù)合牛皮紙袋包裝，凈重25kg/袋，保質(zhì)期為6個(gè)月。
須貯存于干燥通風(fēng)的室內(nèi)，包裝袋密閉，注意防潮、防凍。
客服1
